電流型PHY標準方案（分立式&集成式）方案簡介

1. 初級側接線：

差分對連接：網絡變壓器的初級側分別接入TD和RD的差分對，PCB布線時兩組差分對的線序可以交換。

? 去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。

? 磁珠連接：對于電流型PHY，初級線圈需要接一個磁珠，進而連接到PHY的VCC，以濾除高頻噪聲，確保信號的穩定性。

2. 次級側接線：

? RJ45連接：次級側連接到RJ45接口的1、2、3、6引腳。

? BOB Smith電路：次級側應接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3. 接地處理：

? 懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。電路功能說明

? BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾（EMI），并在一定程度上抑制浪涌電流。

? 去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。

? 耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

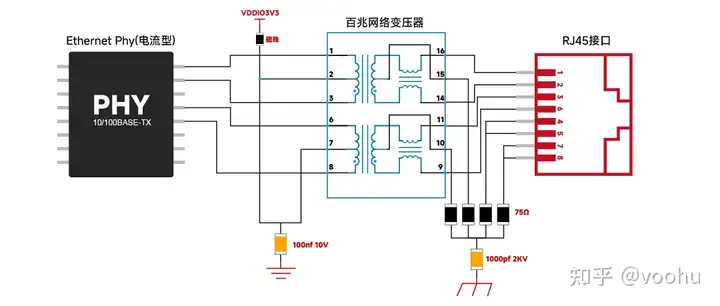

電流型PHY標準設計參考--分立式

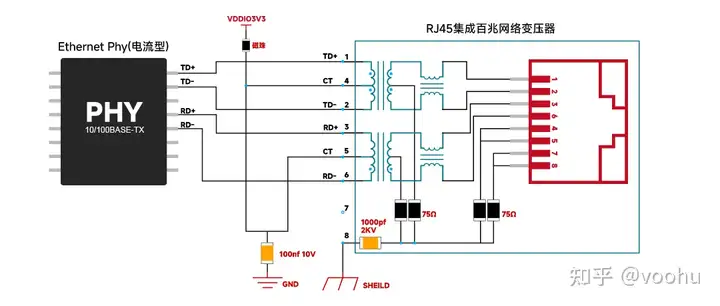

電流型PHY標準設計參考--集成式
